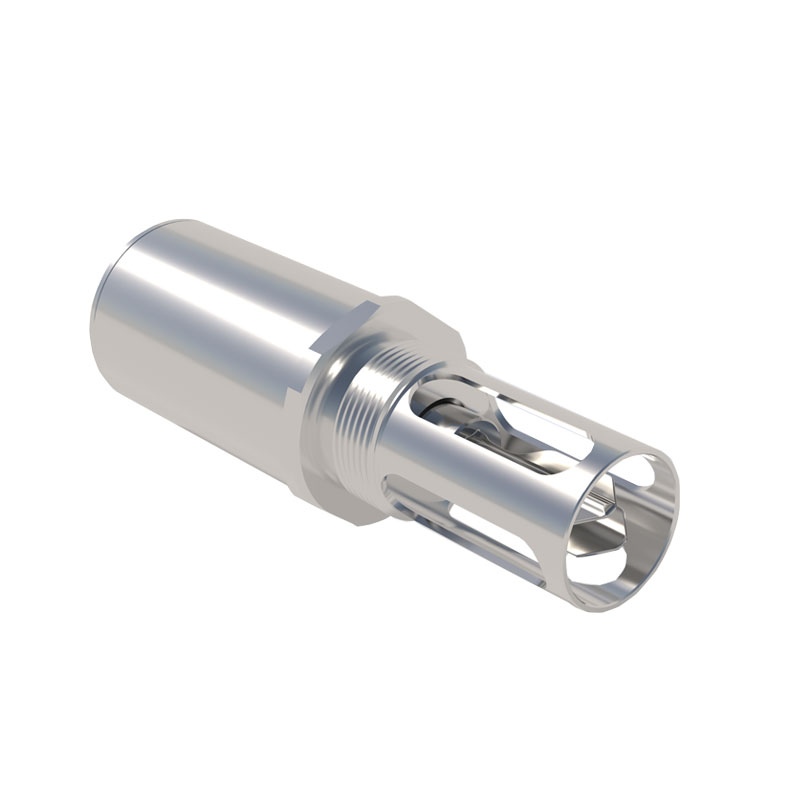

一、油液密度传感器产品简介
FV3油液密度传感器采用压电谐振MEMS核心元件，集成高精度信号采集、处理单元及智能算法，可实时同步测量液体的温度、动力粘度和密度。
应用领域：液压油站、齿轮箱、柴油机、透平机、空压机等设备。
二、油液密度传感器适用油品
工业润滑油：液压油、齿轮油、透平油、变压器油。
发动机油：柴机油、航空发动机油。
轻质燃料：汽油、煤油、航空燃油。
三、油液密度传感器测量原理
FV3油液密度传感器基于压电谐振原理工作。其核心振子在电子单元驱动下维持谐振，通过精密测量谐振频率、相位或振幅等特征参数的变化，直接计算出介质的粘度、密度与温度信息。
其振动周期T与液体密度相关：ρ=K0+K1*T+K2*T2（K0/K1/K2为仪器校准参数）
其振动品质因数Q与粘度相关：η=C0+C1*Q+C2*Q2（C0/C1/C2为仪器校准参数）
运动粘度亦可以根据以下公式换算：µ=η/ρ(µ-运动粘度mm2/s=cSt，η-动力粘度mPa.s=mPa·s，ρ-密度g/cm³)
四、油液密度传感器技术参数
| 测量指标 | 量程 | 分辨率 | 测量精度 | |||
| 温度 | -20～125℃ | 0.1℃ | ±0.3℃(25℃) | |||
| 动力粘度 | 1～400cP | 0.1cP | ±3% | |||
| 0～1000cP | ||||||
| 密度 | 600～1250kg/m3 | 0.1kg/m3 | ±3% | |||
| 注：出厂默认按68#液压油标定。（可定制化标定油品） | ||||||
| 电气参数 | ||||||
| 数字信号输出 | RS485 MODBUS RTU（默认） | |||||
| 模拟电流输出 | 4～20mA（选配） | |||||
| 工作电压 | DC12～32V(RS485) | DC20～32V(4～20mA) | ||||
| 工作电流 | ＜20mA（RS485输出） | ＜40mA（4～20mA输出） | ||||
| 电气接口 | M8*1，6芯航插 | |||||
| 连接电缆 | 6（芯）*2米（标配），26AWG | |||||
| 刷新时间 | 1次/S（开机＜30S） | |||||
| 遵循标准 | EN61326-1 | |||||
| EN61326-2-3 | ||||||
| ICES-003 B级 | ||||||
| 温度参数 | ||||||
| 工作温度 | 流体温度 | 存储温度 | ||||
| -30～70℃ | -20～125℃ | -40～85℃ | ||||
| 结构参数 | ||||||
| 机械接口 | 结构尺寸 | 探头材质 | 防护等级 | |||
| 法兰（见产品结构图） | Φ32*56.6mm | 316不锈钢 | IP65 | |||
| 其他参数 | ||||||
| 探头允许压力 | 探头允许流速 | 传感器重量 | ||||
| ≤2MPa | ≤3m/s | 150g | ||||
| 通讯协议-线缆 | ||||||
| 红色 | 白色 | 黑色 | 绿色 | 棕色 | 蓝色 | |
| DC24V+ | RS485+/A | GND | RS485-/B | 4～20mA ch1 | 4～20mA ch2 | |
