一、烟气光学密度检测仪测量原理

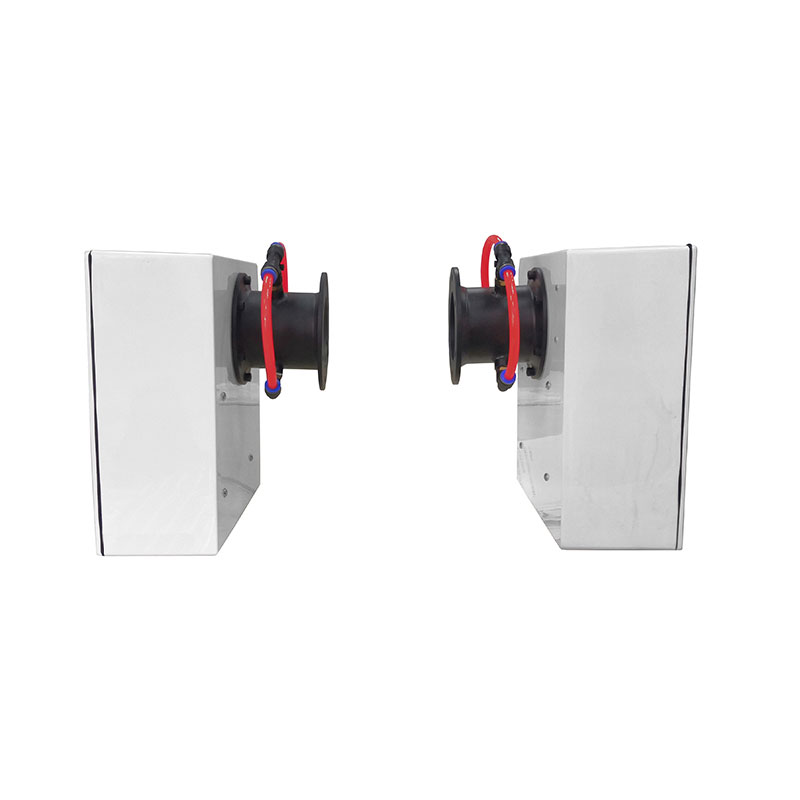

检测光横穿烟道，单光路测量系统，由发射器、接收器两部分组成。发射器中安装有一个高亮度LED光源， 它发射出光束通过扩散器后通过烟道，投射到接收器内的聚焦透镜上被聚焦到测量检测器上；另一部分被直接聚焦到参考检测器上。通过计算两个检测器上得到的信号强度的比值即可得到光透过率或光不透过率值，由此可得出光透过率（或光不透过率）和粉尘浓度值。
二、烟气光学密度检测仪主要特点
直接连续测量
体积小、重量轻、结构紧凑
直接显示光透过率或不透光度
带镜头污染监测和补偿装置
自动标定与手动校准，方便灵活
测量路径 0.5－5 米
带空气吹扫通路
长寿命 LED 信号光源
无运动部件－维护量小
安装调试简单
三、烟气光学密度检测仪技术参数
工作原理 |
横穿烟道、单光路透射 |
光 源 |
高亮度 LED |
响应时间 |
3 秒钟到达终值的 98％ |
测量范围 |
光透过率 0-99.99% |
分 辨 率 |
0.01% |
可探测气体 |
烟雾、烟尘或相关粉尘气体 |
光路长度 |
0.3－2 米 标准型（其他长度可定制） |
平均时间 |
1-59 秒 |
标定与校准 |
手动标定与校准（配带校准器） |
显 示 |
LCD 液晶显示屏 |
模拟输出 |
4-20mA 电流环 |
数字输出 |
RS485/232 |
继电器输出 |
两路开关量输出（报警值设定） |
工作温度 |
-20 －50 °C |
工作湿度 |
0-99%（无冷凝） |
供电电压 |
220VAC；可选 12、24VDC |
功 耗 |
收发系统最大 18W |
振 动 |
2Hz-60Hz,最大振幅 2mm |
外壳材料 |
压铸铝 |
防护等级 |
IP67 |
