抗风型雨雪量计

一、抗风型雨雪量计测量原理：

抗风型雨雪量计采用C6高精度传感器称取降水重量/水密度/集雨面积=降水量（水深），可测量任何类型的固态/液态及混合降水，全量程测量精度0.1mm。

二、抗风型雨雪量计仪器功能：

2.1仪器具有集数据采集、处理、固态存贮、远程传输控制等功能，器口自带智慧加热系统，确保测量值实时、真实。

2.2具备自检测:对仪器部件的信号受损、元件老化等情况自动监测；

2.3自诊断:自动检测设备状态，并对异常情况进行定位和报警；

2.4自校正：长期稳定，无需人工校准，测量数据精准可靠；

2.5自恢复：外部导致运行异常，自动恢复到标准状态。

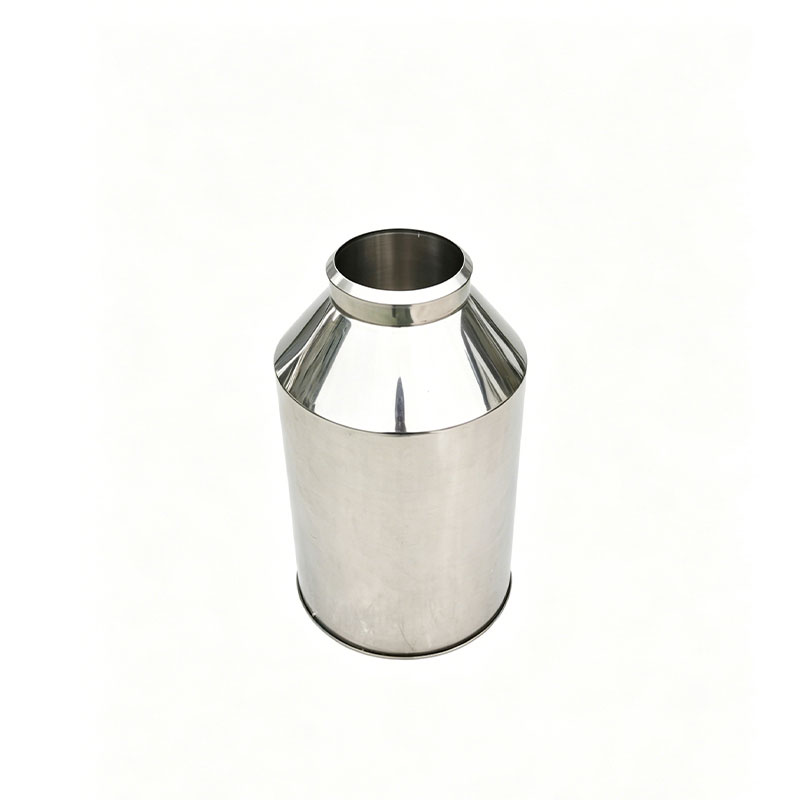

三、抗风型雨雪量计仪器结构

为了保证测力系统的垂直稳定，抗风型雨雪量计采用了内（电子称重单元）外（防护桶）分离，分别独立接地的结构。高强度不锈钢外防护桶，抵御了包括风在内的所有外部干扰，保证了电子称重单元在内部稳定可靠地工作。仪器高度0.7m，和人工观测雨桶同高，监测资料与历史保持一致。无需防风圈，不改变空气流态（空气流态与流域一致），监测资料具有代表性。

四、抗风型雨雪量计主要技术参数

序号	参数名称	技术要求
1	测量方法	称重式
2	体系结构	抗风一体化（无扰流，无需防风圈）
3	测量类型	雨、雪、雹及固液混合降水
4	承水口	（1)内径尺寸Ø200（0～+0.06）mm（2)承水口刃口的角度42°～45°
5	降水强度测量范围	0～100.00mm/min（0～6000.00mm/h）
6	分辨率	0.01mm
7	测量精度	全量程±0.1mm;
8	实时累计降水量(降水深度)	1000mm，1500mm，1800mm
9	数据储存（固态存储）	本地循环存贮14个月（数据寿命20年）
10	数据传输方式	1．有线：RS485，MODBUS协议（外接RTU等）2.4G物联网无线通信
11	实时时钟	RTC（GPS、无线基站等,自动校时）
12	数据传输规约（工作体制）	所在地平台规约
14	数据发送频次	按平台规约要求发送（1~60min）
15	无扰流抗风（无防风圈）	抗风等级12级
16	测量数据质量要求	天然降水形态（无失真，无延时）满足各类应用需要（已用于水文年签）
17	遥控操作	平台控制
18	加热模式	高效节能的智能控制加热
19	器口加热功率	50W（峰值）
20	供电方式	交（市电）直流（太阳能）互补
21	整机功耗	0.6W/12V
22	防雷保护	整机全防护
23	工作环境温度	-40至+60℃
24	相对湿度	0至100%RH
