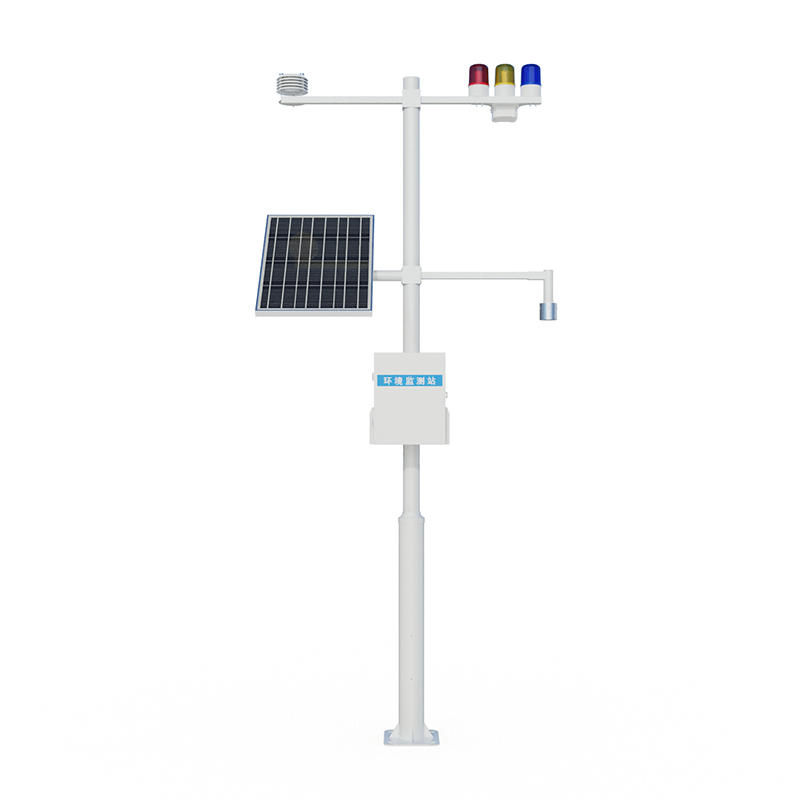

雷电预警监控系统

雷电预警监控系统

发布日期:2024-05-17 16:46:42

雷电预警监控系统又称闪电定位仪器、石油化工雷电预警系统,雷电预警监控系统采用电场微分结合门限阈值优化雷电预警算法,大概率规避人为干扰(雨天/大风/雪天/扬尘)等引起的误报问题,进一步提高了预警的准确度。

产品详情

一、雷电预警监控系统产品简介

雷电预警监控系统又称闪电定位仪器、石油化工雷电预警系统,雷电预警监控系统是全数字化电场探测与雷电预警平台,其核心电场探测结构基于电荷感应原理、采用MEMS(微机电系统)技术研制,无电机等易磨损可动机械部件,具有体积小、功耗低、可靠性高、易于集成等突出优点。该系统采用电场微分结合门限阈值优化雷电预警算法,与常规采用的门限阈值方法相比较,大概率规避人为干扰(雨天/大风/雪天/扬尘)等引起的误报问题,进一步提高了预警的准确度。雷电预警系统预警准确、便于组网、安装方便,主要面向航天国防、气象、石油石化、电网、景区、矿山、油库、军事等领域大气电场探测和雷电局域短时预警的应用需求。


二、雷电预警监控系统产品构成

1.雷电预警探头

2.数据处理主机

3.太阳能供电系统

4.防直击雷系统

5.浪涌系统

6.接地系统

7.选配功能,温度、湿度、升降避雷针


三、雷电预警监控系统产品特点

1.用户可以将雷电预警系统探头与电脑连接,从而达成远程监控的目的

2.通过对数据的分析,对雷云静电场强度和极性变化做出更准确的判断

3.本系统可以与声光报警系统相连接

4.系统软件具备了完善的网络传输功能;数据的传输完全遵循网络协议

5.配套中央监控软件,用户可通过一台PC机进行监控使用


四、雷电预警监控系统技术参数

设备名雷电预警系统
电场测量范围-30kV/m~30kV/m
分辨力20V/m
准确度优于5%
探测距离(半径)15KM
传感器重量3kg
总重量50kg
输入电压24VDC/220VAC
功耗0.65W(传感器);1.8W(系统)
尺寸300mm(传感器);1.5m(支架)
工作温度-40℃~55℃(传感器);-20℃~55℃(控制器)
部署位置(室内/室外)室外
是否支持机架部署(室内)/
上架高度1.5m(支架)
管理接口类型RJ45、RVV
可支持的管理(控制)功能3级预警阈值设置、外场系数设
数据接口数量及类型1个航空插口,1个网络接口
外发数据带宽需求50Mbps
外发数据频率1s
外发数据通信协议自有协议


五、雷电预警监控系统安装注意事项

1.雷电预警探头应在晴天进行安装

2.雷电预警探头应安装于无遮挡以及周边无遮挡物的户外

3.不得安装在发电机排气出口处、电线杆旁及高压线下

4.在非正常情况下,在突起于地面、靠近天线杆或其他设备时,场强及其测试数据有可能会被干扰

5.有线方式下,室外电场仪探头至室内主机的布线距离不建议超过100米

6.更多详情请咨询本公司

7.如有参数更新,恕不另行通知,技术解释权归本公司所有


六、雷电预警监控系统安装步骤

1.从箱子取出全套雷电预警系统

2.将支架固定到指定安装位置,用螺栓固定

3.将避雷针顶部的接闪尖连接接地线,另外一端接地线从支架内部引入,从支架底部孔引出,将接地极及其他接地装置安装完毕后,将避雷针接地线连接

4.将大气电场仪探头的线从支架内部引入,从支架中间的孔引出,接入到主控箱,主控箱内有三根线,按照颜色连接,并做好绝缘处理

5.将太阳能板固定到支架上,将太阳能线按照颜色接入到引出的电源线上

6.在控制室内将控制箱在合适的位置安装,一般选择挂墙。将报警器的线接入到控制箱,按照颜色与控制箱连接。将220V电源接入到空开上

7.从前端主控箱按照接口引出一根网线,一根控制线,接入控制室内的控制箱,按照接口将网线、控制线接入

8.将主控箱开关、室内控制箱开关电源打开

9.打开电脑,将主控箱IP输入电脑即可
